Найзағай импульстік кернеу генераторы
Өнімге кіріспе
Импульстік кернеуді сынау жүйесі - жоғары амплитудалы өтпелі кернеу жағдайларын модельдеуге арналған мамандандырылған сынақ жабдығы. Нақты әлемдегі сценарийлерде импульстік жоғары кернеулер табиғи найзағай сияқты құбылыстарда жиі кездеседі, мұнда өте жоғары импульстік токтар мен кернеулер соққы нүктесінде пайда болады және айналадағы аудандарда айтарлықтай өтпелі кернеулерді тудырады. Сол сияқты, электр жүйелеріндегі коммутациялық операциялар амплитудасы көбінесе ондаған-жүздеген киловольтқа жететін өтпелі асқын кернеулерді тудыруы мүмкін, бұл жабдықтың тұтастығы мен персоналдың қауіпсіздігіне елеулі қауіп төндіреді. Бұл тәуекелдерді бағалау және азайту үшін импульстік кернеу бойынша эксперименттік зерттеулер жүргізу өте маңызды. Сонымен қатар, табиғи найзағай құбылыстарын модельдеу разряд механизмдері туралы құнды түсінік береді және электр оқшаулау және қорғау технологияларын дамытуға ықпал етеді.
Техникалық артықшылықтар
1. Төмен индуктивтілік тізбегін жобалау: үлкен сыйымдылық жүктемелері мен жоғары жүктеме сыйымдылығы жағдайында да стандартты импульстік толқындарды генерациялауға мүмкіндік беретін резистивті сүзгілеу шараларын пайдаланады.
2. Жоғары кернеуді пайдалану тиімділігі: найзағай импульстік кернеуді пайдалану кемінде 85%-бен және коммутациялық импульстік кернеуді пайдалану 80%-дан асып түсуімен ерекше өнімділік көрсетеді.
3. Пайдаланушыға ыңғайлы жұмыс: толқын пішінін қарапайым реттеу, интуитивті басқару элементтері, тамаша синхрондау өнімділігі және сенімді жүйе жұмысымен ерекшеленеді.
4. Жетілдірілген зарядтауды басқару: Автоматтандырылған басқару технологиясымен тұрақты токпен зарядтауды қолданады, жоғары деңгейдегі автоматтандыруға және кедергілерге қарсы күшті мүмкіндікке қол жеткізеді.
 |  |  |
Өнім параметрлері
| Зарядтау кернеуі | Setting range | 0~800kV |
| Жұмыс көлемі | 10.0~800.0kV | |
| Setting deviation | ≤±1% | |
| Instability degree | ≤±1% | |
| Setting resolution | 0,1кВ | |
| Зарядтау уақыты | Setting range | 30~180s |
| Setting resolution | 1с | |
| Дабылдың кешігуі | 2с | |
| Number of pressure | Setting range | 1~999 |
| Protection setting | Аса ток қорғанысының мәні | configurable |
| Асқын кернеуден қорғау мәні | configurable | |
| Dynamic charge protection | Can be Selected |

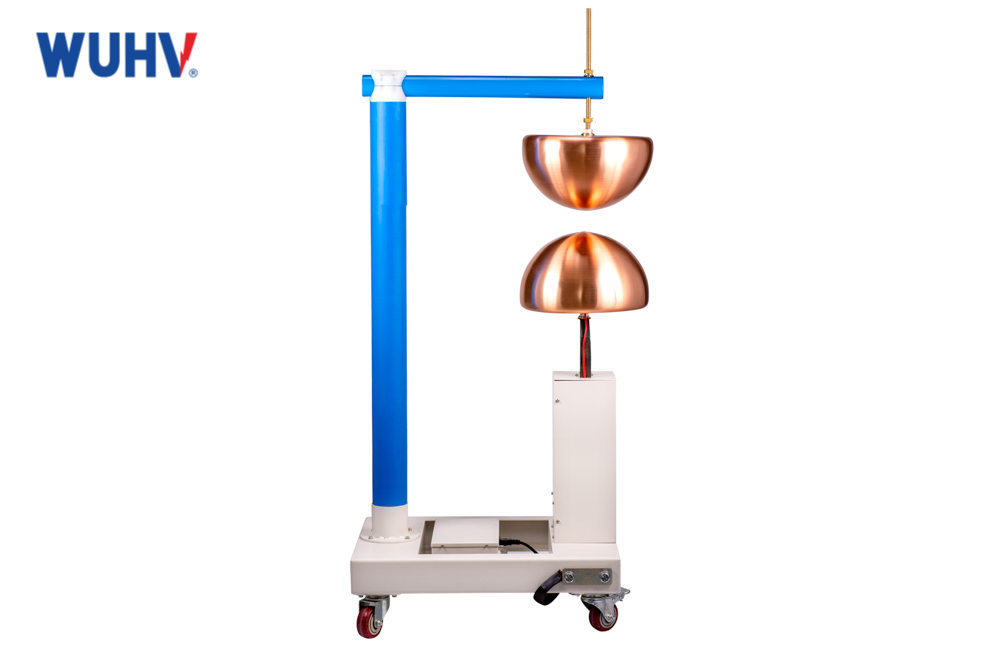

Typical configuration

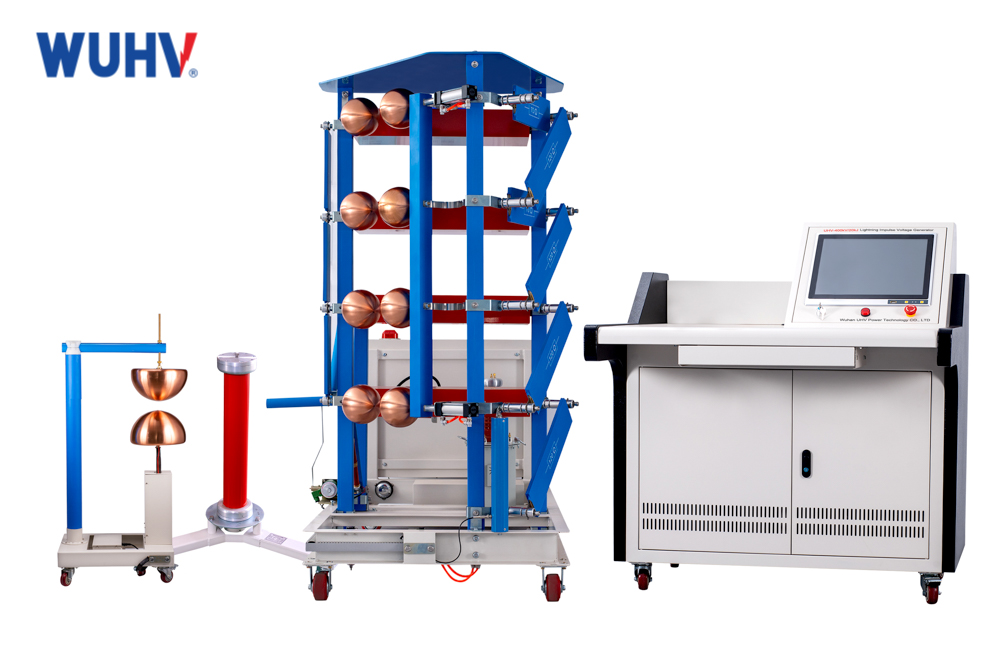

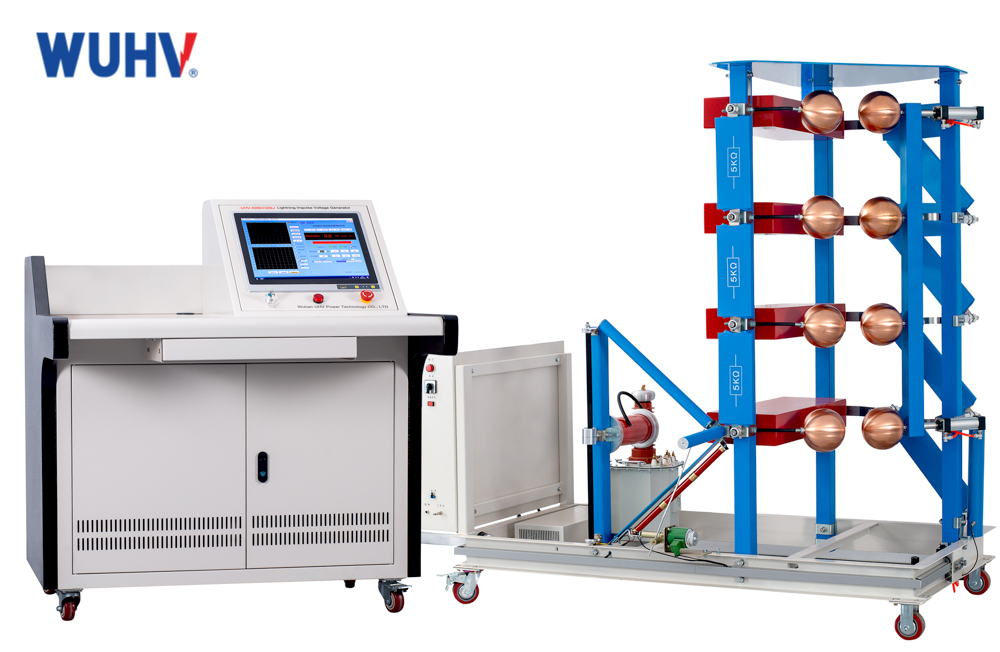

1. Lightning impulse voltage generator body: the core equipment that generates high-voltage impulse waves.

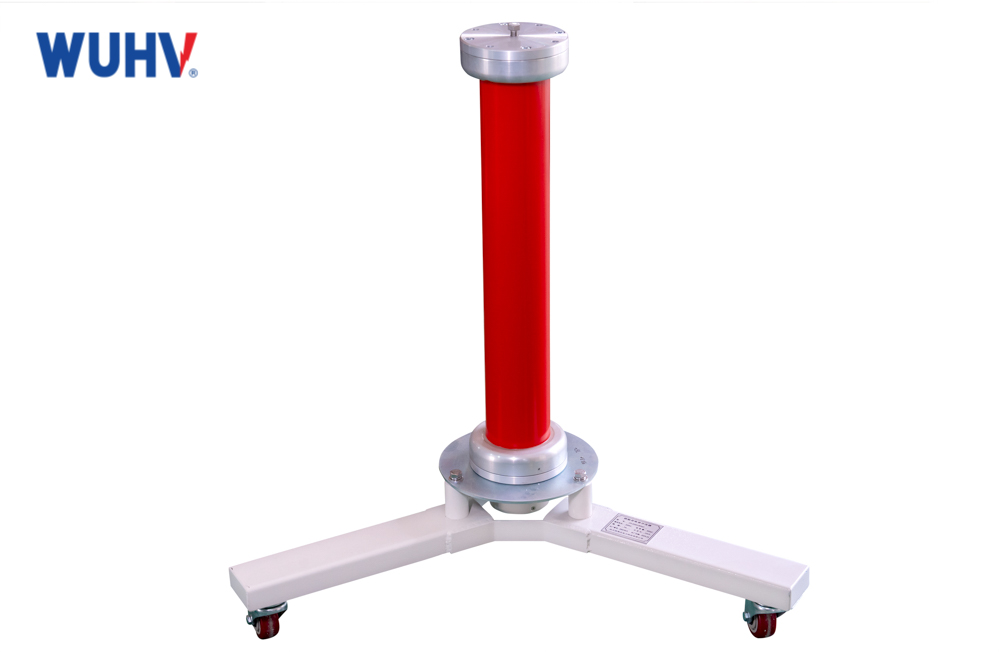

2. Low damping lightning impulse capacitive voltage divider: used for measuring high voltage impulse voltage, with high accuracy, such as an accuracy of up to 1.0%.

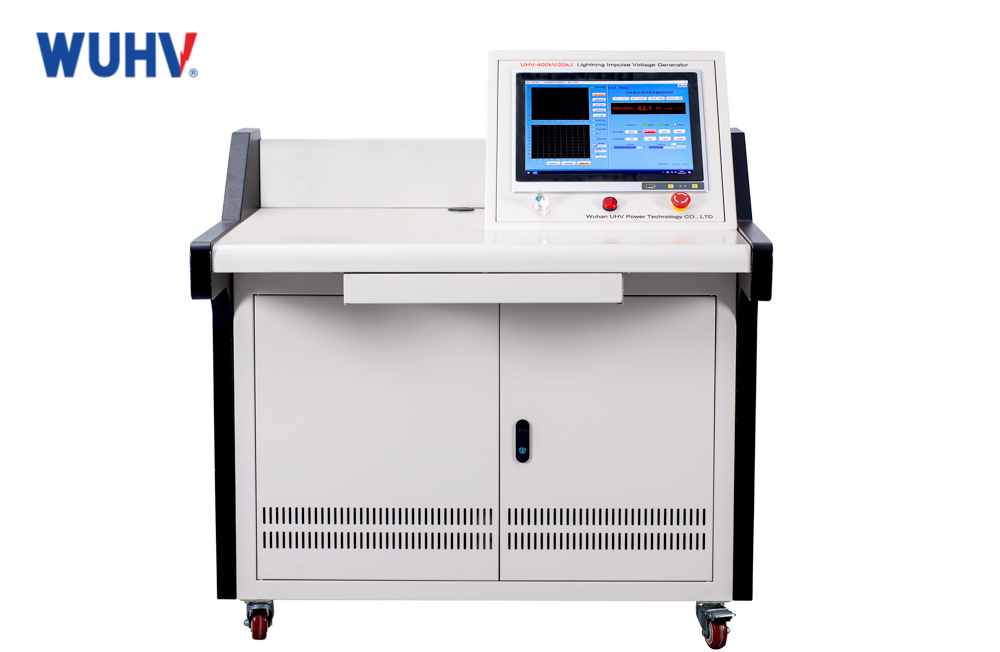

3. The computer fully automatic control system for lightning impulse voltage test: realizes the automation control of the test process, improves the efficiency and accuracy of the test.
4. Fully automatic digital lightning impulse measurement and analysis system: Analyze and process measurement data to generate detailed test reports.
5. Wave adjusting resistor and accessories: used to adjust the parameters of the impulse voltage waveform to meet different test requirements.
6. Automatic rectification charging power supply device: provides stable charging power for capacitors, ensuring the stability and reliability of the charging process.
 |  |  |
Key application areas
1. Type testing and factory testing of high-voltage electrical equipment: According to national standards, insulation impact withstand testing is mandatory for transformers, GIS and other products to verify their design safety margins and ensure product quality.
2. Electric power research and testing institutions: As the core equipment of third-party testing laboratories, universities, and research institutes, it is used for the performance research of insulation materials, the verification of new equipment technologies, and the formulation of standards.
3. Handover and Sampling Inspection of Power Equipment: Conduct on-site or laboratory impulse withstand voltage sampling of key equipment in important power transmission and transformation projects to evaluate their long-term operational reliability.
4. Performance testing of overvoltage protection equipment such as lightning arresters: used to test the operating characteristics and protection level of protective devices such as metal oxide surge arresters (MOAs) under impulse voltage.
Frequently Asked Questions
Q1: How to deal with the unqualified test data of the lightning impulse voltage generator test device?
A1: First, eliminate wiring errors and environmental interference factors, and measure again. If it is still not qualified, it should be reported to the equipment management department for further inspection.
Q2: Can the lightning impulse voltage generator test device be used for the detection of GIS equipment?
A2: It is necessary to confirm whether the interface and range of the lightning impulse voltage generator test device match the detection requirements of GIS equipment. Some GIS equipment requires dedicated adapters.
Q3: Do I need to discharge after the experiment is completed?
A3: It is mandatory. After the voltage withstand test is completed, the tested equipment must be fully discharged through a discharge rod before the wiring can be removed to ensure safety.
Q4: Can the lightning impulse voltage generator test device be used near live equipment?
A4: Not allowed. The lightning impulse voltage generator test device can only be connected for measurement after confirming that the tested equipment is completely powered off, tested, and grounded.
Q5: How long does the battery life of the lightning impulse voltage generator test device last?
A5: It can work continuously for about 4 to 6 hours when fully charged. It is recommended to prepare backup batteries on site or use an external power adapter.
Q6: Is the measurement result of the lightning impulse voltage generator test device greatly affected by temperature?
A6: It has an impact. When used within the ambient temperature range of 5 ℃ to 40 ℃, there may be deviations in measurement data at extreme temperatures.
